APISIX 在 360 统一七层负载均衡的落地实践

· 阅读需约 7 分钟
Yilia Lin

360 使用 Apache APISIX 统一七层负载均衡,通过其 Admin API 和 etcd 热同步机制,实现了 VPC、云原生能力以及精细化路由的一体化升级。

360 及 360 智汇云简介

360 公司是中国领先的互联网和安全技术公司,是中国首家互联网免费安全的倡导者。AI 浪潮下,致力于帮助产业和组织智转数改。

360 智汇云是 360 公司的智数云底座,提供数据库、中间件、存储、大数据、人工智能、计算、网络、视联物联与通信等多种产品服务以及一站式解决方案。智汇云以“汇聚数据价值,助力智能未来”为目标的企业应用开放服务平台,为各行各业的业务及应用提供强有力的产品、技术服务,帮助企业和业务实现更大的商业价值。

项目背景

七层负载均衡工作在 OSI 模型的应用层,支持 HTTP/HTTPS 等协议深度解析,支持丰富的高级转发规则。与四层负载均衡单纯关注 IP+ 端口不同,七层负载均衡能够理解应用层协议内容,实现更精细化的流量控制。

360 内部原有七层负载均衡存在以下两点问题:

  1. 适用于经典网络场景,不支持专有网络(Virtual Private Cloud,简称 VPC),无法满足云上租户需求。

  2. 后端主机组支持裸金属和虚拟机,缺失了云原生场景。

基于上述问题,统一七层负载均衡项目产生,旨在通过一套负载均衡服务,支持混合网络架构,后端主机适配多种实例类型。服务主要有以下特点:

  • 智能路由决策:通过解析 HTTP 头信息(User-Agent、Cookie)、URL 路径、SSL 会话 ID 等参数实现精细化流量调度。

  • 会话保持机制:通过注入 Cookie 或生成 SessionID 确保用户请求持续指向同一后端服务器。

  • 主动健康检查:主动探活后端 upstream 存活状态,避免 upstream 异常引发请求异常。

  • 配置热加载:配置统一变更可实时生效,减少配置维护复杂度。

  • 高可用:通过集群容灾、会话保持、可用区多活等机制保障实例的可用性。

服务架构设计

1. 整体架构

统一七层负载均衡架构分为控制面和转发面两部分。

控制面除原有 LBC-API(四七层共用)外,还引入 APISIX Admin API 用于七层规则的下发。存储使用 etcd 集群,毫秒级的变化通知机制,使得配置变更达到实时的效果,支持集群管理,更好的适配容器场景。VPC 场景下,控制面为 VPC 内 upstream 分配一个唯一 IP 用于替换 upstream 的真实 VPC IP。

第二部分是转发面,真正去处理来自客户端请求,转发用户的真实流量,支持多种功能,如身份验证、证书卸载、日志分析和可观测性等,不做数据的存储。VPC 场景中,转发面复用 FNAT 网关转发逻辑,根据唯一 IP 和真实 VPC IP 的映射关系,将流量封装 VXLAN 后发送至 upstream 所在宿主机。

360 L7 Load Balancing Architecture
Click to Preview

七层相关资源如 service、route、upstream 等可通过调用 LBC-API 创建/删除/修改。具体流程如下:

  1. API 会继续调用 admin api vip 将请求写入 etcd 集群。

  2. LBC-AGENT 程序监听 etcd 变更,将 VPC 映射配置通过命令下发至 FNAT 转发面。

  3. 转发面监听 etcd 变更,使得七层转发规则生效。

  4. IDC 流量直接转发至对应 IP,VPC 内流量经过额外封装转发至对应宿主机。

  5. 业务申请域名解析,将域名解析到对应的 VIP(EIP/VPC 内 VIP)即可访问使用。

2. 服务部署架构

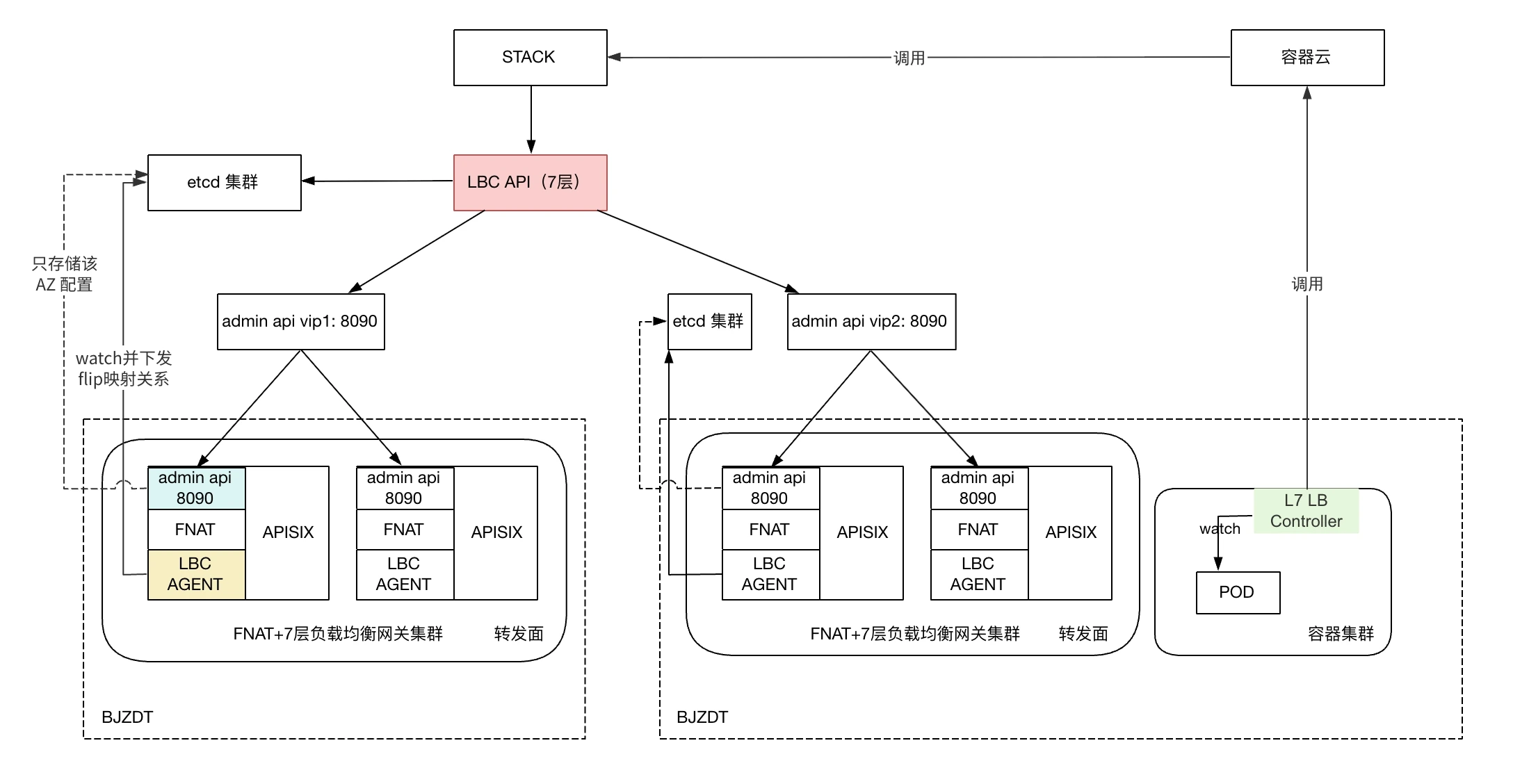

服务部署架构如下图所示。

  • 统一接口:stack 平台为统一请求入口,对外提供 OpenAPI 供业务方调用,容器云通过该入口进行七层负载均衡资源的接口操作,后续其他业务统一走 OpenAPI 接入。

  • 高可用:控制面/存储地域级别部署,转发面可用区(AZ)粒度集群模式部署,单台服务器宕机,请求自动切到集群其他台。

  • 四七层混合部署:复用四层已有能力,减少额外开发。

360 Service Deployment Architecture
Click to Preview

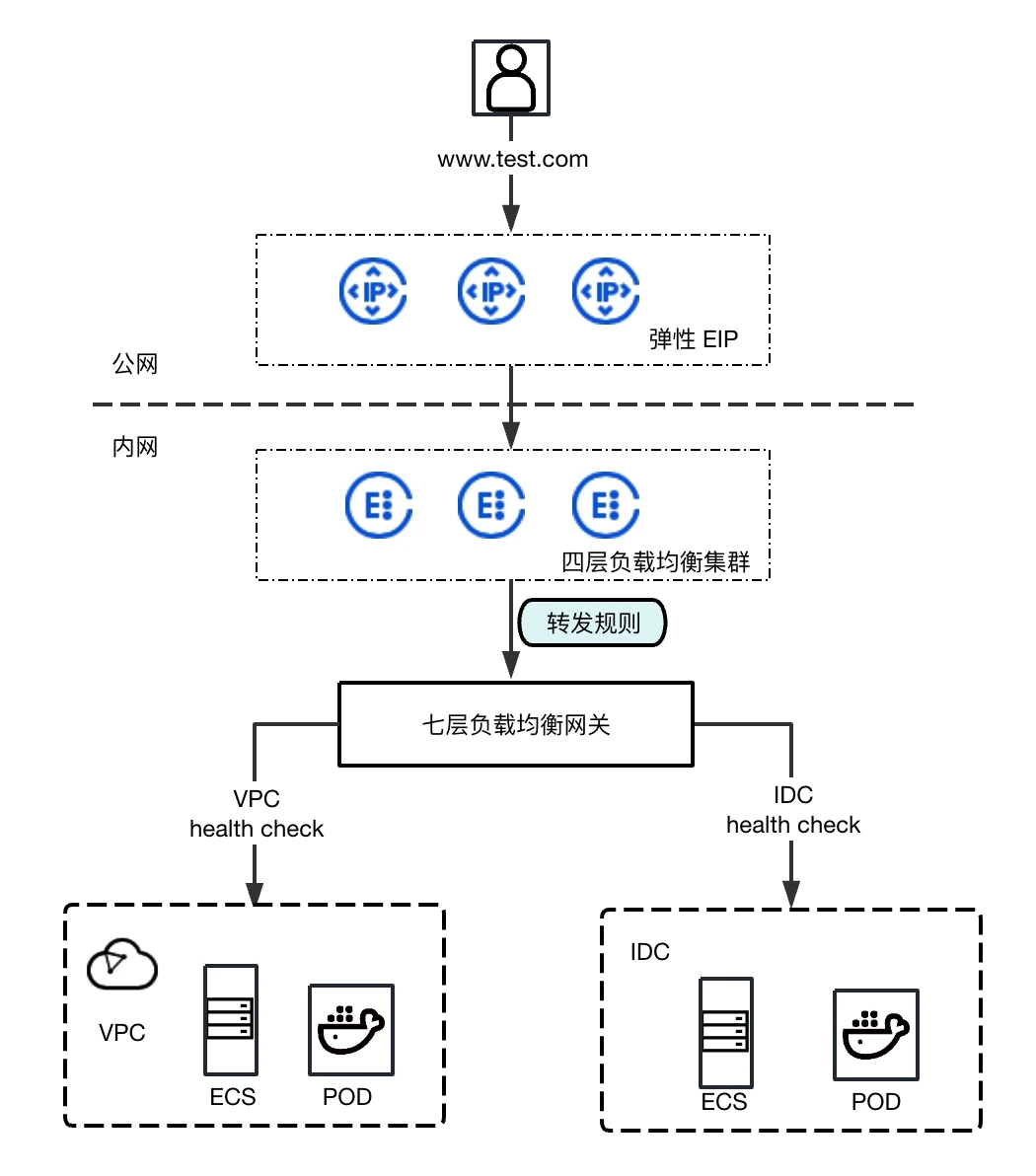

流量路径

流量分为云上云下两种场景:

  • 经典网络七层流量:公网 EIP -> 四层负载均衡集群(idc vip)-> 七层负载均衡网关 -> IDC 可达 IP(包括虚机/POD等)。

  • VPC 云上七层流量:公网 EIP -> 四层负载均衡集群(vpc vip) -> 七层负载均衡网关(vxlan封装)-> VPC 内 IP(包括虚机/POD等)。

Traffic Path Diagram
Click to Preview

总结与展望

当前统一七层负载均衡服务已经在 360 公司三个地域全部上线,容器服务也适配完成。目前统一七层负载均衡仅支持了较为基础的功能,还有更多的功能扩展,如:SSL 卸载优化、转发规则支持重定向、流量镜像、支持更多协议类型等,并逐步向智能化发展,从单纯的流量分发工具演变成智能调度中枢。
